[논문 리뷰/요약] An Image is Worth 16x16 Words: Transformers for Image Recognition at Scale





An Image is Worth 16x16 Words: Transformers for Image Recognition at Scale

---

Abstract

• Transformer가 사실상 NLP 분야의 표준이 되었지만 Computer vision에 적용하는 데에는 여전히 한계가 있다.
• Computer vision에서 Attention 기법은 CNN과 함께 사용되기도 하고 일부 Layer를 대체하기도 하는데, 본 논문에서는 CNN에 의존하지 않고 Transfomer만 적용한 방법을 제시한다.

---

Introduction

• Transfomer를 이미지에 바로 적용하기 위해, 우선 이미지를 패치로 나눈 후 Linear Embedding을 거친다.
• 이 때 각 패치는 위치에 따른 Sequence Data로 취급된다. 즉, 이미지 패치가 NLP에서의 Token의 역할을 한다.
• Transfomer는 CNN과 비교했을 때 Inductive bias가 낮다.(= 일반화 능력이 떨어진다.) 따라서 대량의 데이터셋에서 Pretrain을 거친 후 Downstream task에 적용해야 높은 성능을 기대할 수 있다.

---

Related Work

• 기존 연구를 살펴봤을 때, Self-attention을 이미지에 적용하는 Naive한 방법은, pixel 단위로 연산하는 것이다.
• 하지만 입력 이미지의 모든 픽셀값을 연산에 사용하면 비용이 커지기 때문에 Approximation(근사)을 적용한다.(ex. 이미지 패치)

---

Method

Vision Transformer(ViT)의 전체적인 구조

• VIT의 전체적인 구조를 나타낸 사진이다.
• 입력 이미지를 패치로 나눈 후, 각각을 Linear Projection을 통해 벡터로 변환한다.
• 변환된 벡터가 Transfomer Encoder를 거친 후, MLP Head에서 연산 후 분류 결과를 출력한다.

---

Patch Embedding

ViT의 Linear Projection of Flattened Patches

• VIT 구조에서 위 단계가 Patch Embedding이다.
• Transformer는 입력으로 1차원 벡터를 받기 때문에 이미지를 1차원으로 Flatten해야하는데, 이것을 Patch Embedding이라고 한다.
• 먼저 $HWC$ 크기의 이미지를 $N$ 개의 패치로 분할($N(P^{2}C)$) 한다.
  • $H,W,C$ : Height, Width, Channel
  • $N(=HW/P^2)$ : Number of Patch
  • $P$ : Patch size
• 그 후 Linear Projection(Fully Connected Layer)을 거쳐 $D$ 크기의 차원으로 매핑한다.
• 따라서 Patch Embedding 후 Output의 크기는 $N\ast D$ 가 된다.

# Patch Embedding
patch_embedding = nn.Sequential(
    Rearrange('b c (h p1) (w p2) -> b (h w) (p1 p2 c)', p1 = patch_height, p2 = patch_width),
    nn.LayerNorm(patch_dim),
    nn.Linear(patch_dim, dim),
    nn.LayerNorm(dim),
)

• VIT 코드를 살펴보면 Patch Embedding은 위와 같이 구현되어있다.
• Rearrange가 Reshape & Flatten 부분인데, 예를들어 3 * 30 * 30 크기의 이미지가 4 배치로 묶여있고 패치의 높이, 너비가 각각 5라고 했을 때 4 * 3 * 30 * 30 → 4 * 3 * (6 * 5) * (6 * 5) → 4 * (6 * 6) * (5 * 5 * 3) →
  4(B) * 36(N) * 75(patch_dim) 가 된다.
• 즉 하나의 3 * 30 * 30 이미지를 5 * 5 크기의 패치로 나누면 1채널당 5 * 5 크기의 패치가 총 36(=6 * 6)개 만들어지기 때문에 36(=6*6) * 75(= 3 * 25 * 25)가 되는 것이다.
• 이어서 Linear 연산을 통해 patch_dim(ex. 75)를 dim으로 매핑한다.

---

Position Embedding

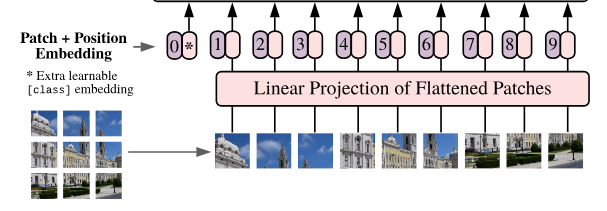

ViT의 Position Embedding

• 위 사진처럼 입력 이미지에서 총 9개의 패치가 만들어진다고 했을 때, 0번째 패치부터 8번째 패치까지 만들어진다.
• 이 때 각각의 Index에 대한 Embedding값을 Linear Projection으로부터 계산된 10개(+ extra)의 벡터에 각각 더해준다.
• 더해지는 Position Embedding 값은 Trainable한 값들이다.

# Position Embedding
pos_embedding = nn.Parameter(torch.randn(1, num_patches + 1, dim))
x = x + self.pos_embedding[:, :(n + 1)]

---

Transformer Encoder

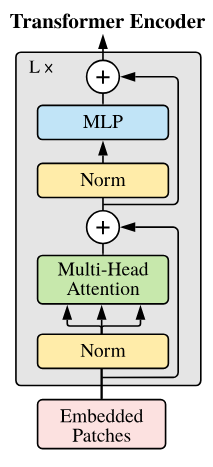

ViT의 Transformer Encoder

• VIT의 Transfomer Encoder는 기존 구조와 유사하다. Attention Block과 Feed Forward Block으로 구성된다.
• Encoder stack은 L로 설정한다.(L = 12, 24, 32)
• Transfomer Encoder의 연산 과정을 수식으로 나타내면 다음과 같다.

$$\begin{array}{rlr}& {\mathbf{z}}_0=[{\mathbf{x}}_{class};{\mathbf{x}}_p^1\mathbf{E};{\mathbf{x}}_p^2\mathbf{E};\cdots ;{\mathbf{x}}_P^N\mathbf{E}]+{\mathbf{E}}_{pos},\mathbf{E}\in {\mathbb{R}}^{(P^2\ast C)\ast D},& {\mathbf{E}}_{pos}\in {\mathbb{R}}^{(N+1)\ast D}\\ & {\mathbf{z}}_l^{\prime }=MSA(LN({\mathbf{z}}_{(l-1)}))+{\mathbf{z}}_{l-1},& l=1...L\\ & {\mathbf{z}}_l=MLP(LN({\mathbf{z}}_l^{\prime }))+{\mathbf{z}}_l^{\prime },& l=1...L\\ & \mathbf{y}=LN({\mathbf{z}}_L^0)\end{array}$$



• (1), Embedded Patches : Transformer Encoder의 Initial Input을 의미한다. $N$ 개의 패치 ${\mathbf{x}}_p^1\cdots {\mathbf{x}}_P^N$ 각각에 임베딩 행렬 $\mathbf{E}$ 를 곱하고 Position Embedding ${\mathbf{E}}_{pos}$ 를 곱해준 것이다.
• (2), Attention Block : LN은 Layer Norm, MSA는 Multihead self-attention을 의미한다. 이전 Encoder layer의 Input을 받아, LN과 MSA 연산 후 Residual connection($+{\mathbf{z}}_l^{\prime }$)까지 더해준다.
• (3), Feed Forward Block : (2)에서 연산된 결과를 입력으로 받아 LN, MLP을 차례대로 거친다. 이 때도 마찬가지로 Residual Connection을 더해준다.
• (4), Transfomer Encoder Output : (3)의 결과를 마지막으로 LN하면 최종 출력인 $\mathbf{y}$ 가 만들어진다.

# Transformer Encoder
class Transformer(nn.Module):
    def __init__(self, dim, depth, heads, dim_head, mlp_dim, dropout = 0.):
        super().__init__()
        self.norm = nn.LayerNorm(dim)
        self.layers = nn.ModuleList([])
        for _ in range(depth):
            self.layers.append(nn.ModuleList([
                Attention(dim, heads = heads, dim_head = dim_head, dropout = dropout),
                FeedForward(dim, mlp_dim, dropout = dropout)
            ]))

    def forward(self, x):
        for attn, ff in self.layers:
            x = attn(x) + x
            x = ff(x) + x

        return self.norm(x)

• 설정된 depth 만큼 Attention block과 Feed Forward block을 반복하는 구조로 만들어진다.
