[딥러닝 공부] FFT, 퓨리에 변환이란?

퓨리에 변환

• 파형은 일정한 주기를 가지고 있다.
• 파형의 성질을 적절히 수량화하면 분류기가 두 신호를 분류하는데 쓸모 있는 특징이 될 수 있다.



파형의 선형 결합

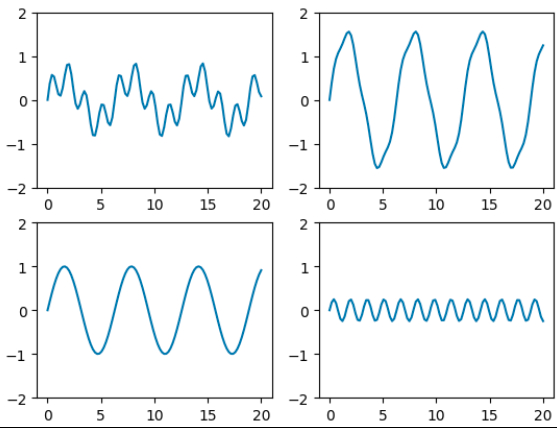

파형(waveform) 형태의 신호, 왼쪽 위 부터 s1, s2, g1, g2

• 위 두 개의 그래프는 아래 두 개의 그래프(기저 함수)의 선형 결합으로 나타낸 것이다.
• $s_1(x) = 0.5g_1(x) + 1.5g_2(x)$
• $s_2(x) = 1.5g_1(x) + 0.5g_2(x)$
• 이 계수들을 특징으로 삼을 수 있다.
• 실제 상황에서는 계수를 미리 알 수 없다. 따라서 퓨리에 변환을 통해 기저 함수의 계수를 구한다.

입력 신호 : $\mathbf s = (s(0), s(1), \cdots, s(n-1))^T$

• 입력 신호 $\mathbf s$는 $n$개의 값으로 구성된다.
• $s(i)$에서 $i$는 경우에 따라 시간 또는 위치를 나타내는 매개 변수이다. (음성 신호인 경우 시간을 나타냄)

퓨리에 변환 : $f(u) = \frac{1}{\sqrt n} \sum^{n-1}_{i=0} s(i) exp(-j \frac{2\pi ui}{n}), u=0, \cdots, n-1$

• 입력 신호가 디지털일 때 퓨리에 변환을 위한 식, 이산 퓨리에 변환
• $j$는 복소수에 나타내는 $\sqrt -1$을 의미한다.
• $s(i)$를 $f(u)$로 변환한다.($u$는 주파수) 즉 퓨리에 변환은 시간 공간을 주파수 공간으로 바꾸어준다.









이산 퓨리에 변환

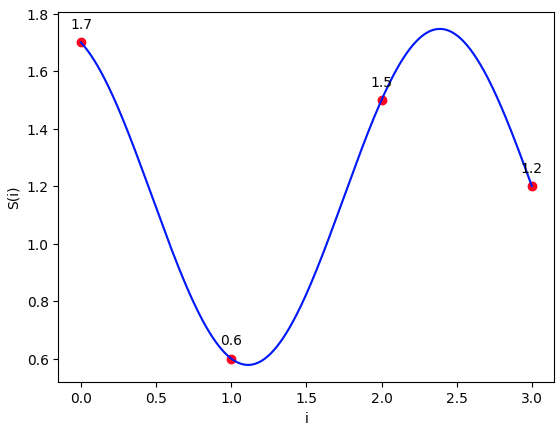

아날로그 신호를 디지털 신호로 샘플링

• 위 네 개의 점을 이산 퓨리에 변환하면
• $f(0) = 0.5(1.7e^0 + 0.6e^0 +1.5e^0 + 1.2e^0) = 2.5 + j0$ 과 같이 실수부와 허수부로 나타낼 수 있다.
• 네 개의 점에 대해 실수부와 허수부를 표로 정리하면 아래와 같다.

u	실수부	허수부
0	2.5	0
1	0.1	0.3
2	0.7	0
3	0.1	-0.3

• 즉 $f(u)$ 는 실수부와 허수부로 구성되는데, 이 때 파워 스펙트럼을 구해 특징으로 취할 수 있다.



파워 스펙트럼

• 파워 스펙트럼 : $p(u) = \sqrt {real(f(u))^2 + imag(f(u))^2}, u = 0, \cdots , n-1$
• 이산 퓨리에 변환으로 구한 실수부와 허수부를 각각 대입하면 아래와 같은 4차원 벡터를 얻게 된다.
• $\mathbf x = (2.5, 0.316, 0.7, 0.316)^T$. 이 특징을 퓨리에 특징이라고 한다.
