[논문 요약/리뷰] Bring Adaptive Binding Prototypes to Generalized Referring Expression Segmentation

Bring Adaptive Binding Prototypes to Generalized Referring Expression Segmentation

Author : Li, Weize, et al.
Journal : IEEE Transactions on Multimedia
Keyword : MABP, Referring Expression Segmentation
Published Date : 2024년 5월 24일

---

Problem Statement

• 기존의 RES(Referring Expression Segmentation)와 다르게 GRES(Generalized RES)는 텍스트가 여러 객체를 가르키기도 하고, 해당되는 객체가 없을 수도 있다.
• 일반적으로, 이미지 내 객체를 구별(Classification)하도록 사전학습된 모델은 서로다른 카테고리의 Instance들을 서로다른 피쳐로 만들어낸다. 하지만 GRES에서는 텍스트가 가르키는 여러 객체를 유사한 특징 공간에 매핑해야 한다. 이러한 간극은 모델의 학습에 부담이 될 수 있다.

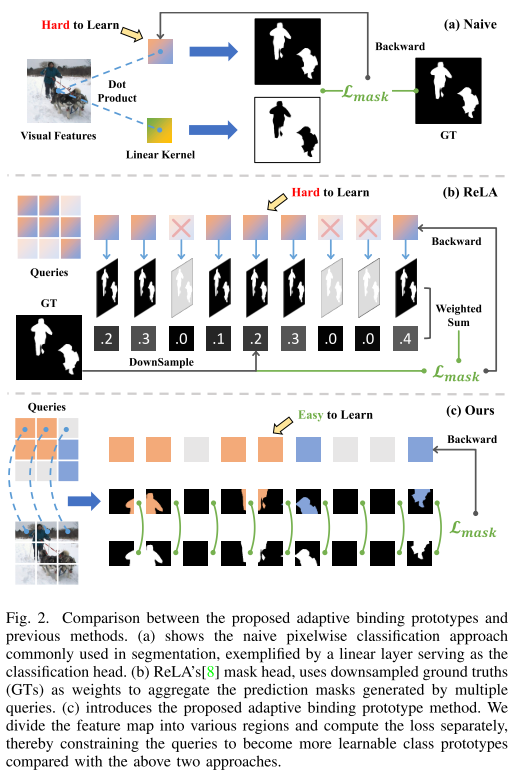

• 또한 기존 모델은 (a) 처럼 트랜스포머의 단일 쿼리 벡터나, 컨볼루션 네트워크의 커널만을 사용하여 모든 전경(Foreground) 객체를 요약한다.
• 혹은 (b) 처럼 Ground-Truth 마스크이 다운 샘플링된 버전을 활용하여 쿼리 마스크를 조절한다. 이는 사전학습 모델의 편향을 어느정도 감소시킬 수 있으나(패치는 일부 영역, 객체 하나만 보통 보기 때문에) Loss 관점에서 보면 결국 Scale만 다른 그래디언트만 받을 뿐, 결국 모든 객체를 요약해야 하는 것은 마찬가지다.
• 이를 해결하기 위해 서로 다른 카테고리 인스턴스들에 대한 쿼리를 설계하는 방법이 적절할 수 있으나, GRES에서는 텍스트에 해당하는 객체들을 모두 Foreground로 분류하기 때문에 어렵다.
• 따라서 본 논문에서는 사전학습된 모델의 Prior Knowledge를 충분히 활용하고, 서로 다른 인스턴스를 고유한 Feature Prototype에 할당시키는 방법을 반영한 MABP(Model with Adaptive Binding Prototypes)를 제안한다.

---

Contributions

• Prototype과 다양한 클래스 인스턴스를 적응적 정렬(Adaptive Alignment)하는 Regional Supervision Head를 제안한다.
• 멀티모달 특징 간 Context Learning을 저비용으로 수행하는 Mixed Model Decoder를 도입한다.
• 사전학습된 모델의 지식을 유지하면서도 쿼리가 각 영역과 바인딩되게 하는 Region Based Query 전략을 제안한다.

---

Methods

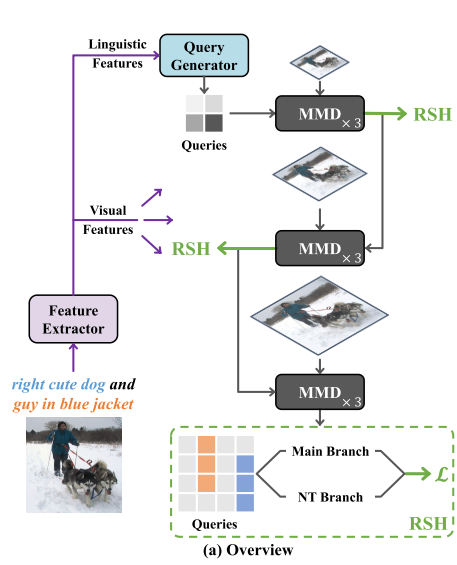

• MABP의 전체적인 아키텍쳐이다.
• 이미지와 텍스트는 Feature Extractor를 거친 후 각각 Linguistic Features, Visual Features로 만들어진다.
• Linguisitc Features는 Query Generator에 전달되어 Queries가 생성된다. 이후 MMD(MultiModel Decoder)와 Multi-Level Interactions, RSH(Region Supervision Head)를 거친다.

---

Feature Extractors

Visual Feature Extractor

• 비전 인코더는 Swin Tramsformer를 사용한다.
• 이미지($I\in \mathbb R^{H\times W\times 3}$)가 비전 인코더를 거쳐 1/32, 1/16, 1/8 크기로 샘플링된 피쳐맵을 3개의 스테이지에서 추출한다.
• 추출된 피쳐맵들은 Pixel Decoder로 전달된다.

---

Language Encoder

• 텍스트 인코더는 BERT를 사용한다.
• $L$ 개의 단어로 구성된 Expression에 대해, $C_L$ 차원으로 임베딩하여 얻어진 워드 토큰 $e \in \mathbb R^{C_L}$ 을 사용한다.
• BERT의 마지막 풀링 레이어를 제외한, 텍스트 피쳐 $l \in \mathbb R^{L \times C_L}$ 을 사용한다.

---

Query Generator

• DETR을 비롯한 기존 방법들은 랜덤으로 초기화한 쿼리를 사용했지만, GRES에서는 그럴 필요가 없다.
• 이유는 Expression이 이미 이미지에 대한 Prior Knowledge가 들어있기 때문이다.
• 따라서 쿼리를 랜덤으로 초기화하지 않고, Expression과 Region에 맞춰 초기화될 수 있게 설계한다.

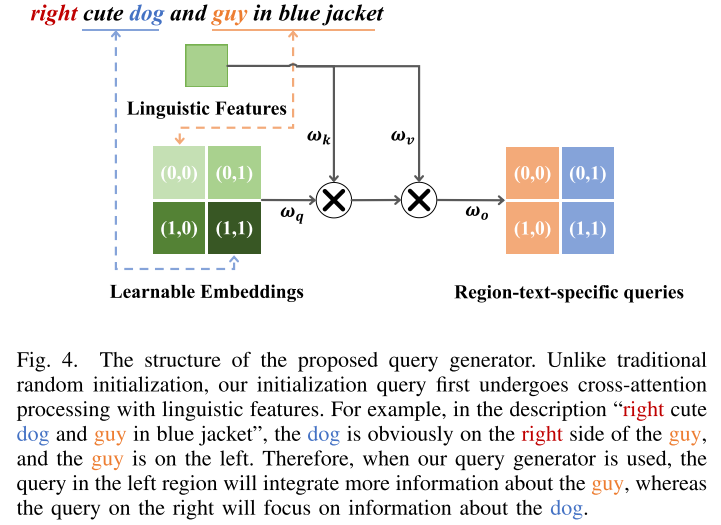

• 위 이미지가 Query Generator의 아키텍쳐이다.
• $\omega_q, \omega_k,\omega_v,\omega_o$ 는 모두 Projection Layer이다.
• 먼저 초기 영역 크기($N_0$)만큼 Learnable Embeddings $\mathbf r \in \mathbb R^{N_0 \times C}$ 를 초기화한 후 Query로 사용하고, Linguistic Features를 각각 Key, Value로 사용한다.
• 결과적으로 “right cute dog and guy in blue jacket”이라는 텍스트가 주어졌을 때, “cute dog”은 “right”에 의해 오른쪽 영역에 어텐션될 것이고, 상대적으로 “guy in the blue jacket”는 왼쪽 영역에 집중할 것이다.
• 따라서 Learnable Embedding은 이미지의 각 영역과 더 밀접하게 바인딩된다고 할 수 있다.

---

Mixed Modal Decoder

• MMD는 Masked Cross-Attention, Self-Attention, FFN으로 이루어져있다.
• GRES의 경우, 텍스트가 가리키는 객체가 이미지에 없는 경우, 쿼리가 어디에도 어텐션되지 못하기 때문에 Attention Map이 불안정하고 균일한 분포를 가지게 된다.
• 따라서 Cross Attention과 Self Attention 이전에 Linguistic Features를 각각 Visual Features, Query와 Concat한다.
• 즉 텍스트가 가리키는 Positive Instance가 없는 경우에도, 쿼리가 의미있게 학습할 수 있도록 한다.
• 먼저 Masked Cross-Attention을 수식으로 나타내면 아래와 같다.

$$
\mathbf S_i = \mathbf V \oplus \mathbf l_i \
\mathbf Q_{i+1} = \text{Softmax}(\mathcal M + \mathbf Q_i\mathbf S_i ^T) \mathbf S_i + \mathbf Q_i
$$

• $\mathbf V, \mathbf l_i$ 는 각각 Visual features, Linguistic features이고 $\mathbf Q_i, \mathcal M$ 은 각각 쿼리와 마스크이다.
• 이어서 Self-Attention과 FFN을 수식으로 나타내면 아래와 같다.

$$
\mathbf X_i = \mathbf Q_{i+1} \oplus \mathbf l_i \
\mathbf X_{i+1} = \text{Softmax}(\mathbf X_i \mathbf X_i^T)\mathbf X_i + \mathbf X_i \
(\mathbf Q_{i+1}, \mathbf l_{i+1}) = \text{Split}(\text{FFN}()\mathbf X_{i+1})
$$

---

Regional Supervision Head

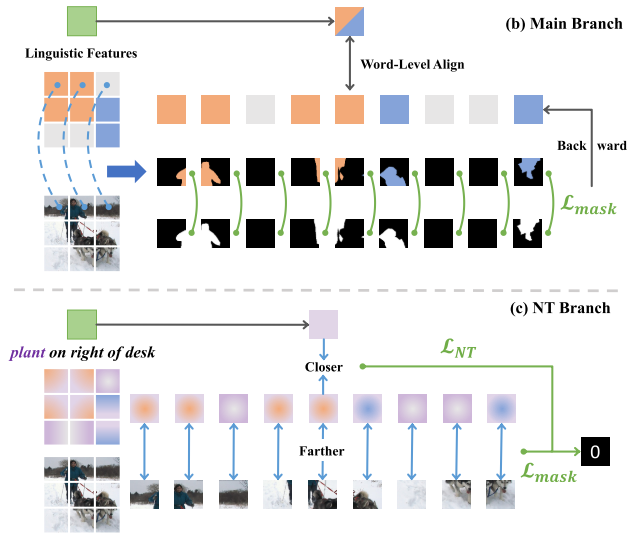

• Regional Supervision Head는 Main Barnch와 NT Branch로 구성된다.
• 위쪽이 Main Branch, 아래쪽이 NT Branch이다.

---

Main Branch

• DETR은 Hungarian Mathcing을 통해 쿼리와 GT를 매칭했지만, GRES는 Binary Mask이기 때문에 이 방법을 사용할 수 없다.
• 따라서 패치 단위로 나눠서, 하나의 패치에 하나의 객체만 포함할 수 있게끔한다.
• 이렇게하면 각 패치의 그래디언트는 해당되는 쿼리에게만 전달된다.
• 우선 피쳐맵 $V$를 $N_i$개의 패치로 분할한 후, Query와 행렬 곱 연산을 수행하여 Binary Prediction Mask를 얻는다.
• 이 때 마스크의 크기는 아래와 같다.

$$
(H_{\text{win}}, W_{\text{win}}) = \lfloor \frac{(H,W)}{\sqrt N_i} \rfloor + 1
$$

• 이 마스크에 Sigmoid를 적용한 후, GT Mask와 함께 마스크 손실 $L_{\text{mask}}$를 계산하는 데 사용된다.

---

No-Targe Branch

• 쿼리만으로는 타겟의 존재 여부를 판단하기에 불충분하다.
• 따라서 쿼리, Linguistic Features, Visual Features를 모두 사용하는 Triplet-Based 접근을 제안한다.
• 이 때, 쿼리는 클래스 프로토타입의 매개체이기 때문에, Postive Instance를 발생시킬 수 있는 피쳐맵(시각 특징)보다 Linguistic Features에 더 가까워야 한다.

---

Loss Compute

• $L_{\text{mask}}$ 의 경우, GT Mask $Y$에 대하여 Cross Entropy Loss와 Dice Loss를 동시에 계산한다.

$$
 {L}^i_{CE} = - Y_i \cdot \log[\sigma ( O_i)] - (1- Y_i) \cdot \log [1-\sigma( O_i)]
$$

$$
L^i_{DE} = 1 - [\frac{2Y_i \cdot \sigma ( O_i) + \epsilon }{ Y_i + \sigma ( O_i) + \epsilon}]
$$

• 여기서 $\sigma, \epsilon$ 은 각각 Sigmoid 및 스무딩 계수를 의미한다.
• 최종 $L_{\text{mask}}$ 는 아래와 같다.

$$
L_{\text{mask}} = \sum (\omega_{ce} L^i_{CE}+ \omega_{de}  L^i_{DE})
$$

• $\omega_{ce}, \omega_{de}$ 는 각각 가중치이고, $L_{NT}$ 는 Cross-Entropy이다.

---

Results

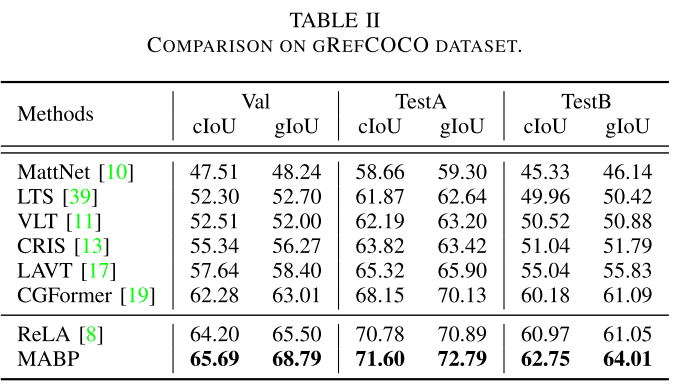

• gRefCOCO Dataset의 Valudation Set에서 gIoU와 cIoU는 각각 68.79, 65.69이다.
